材料备件

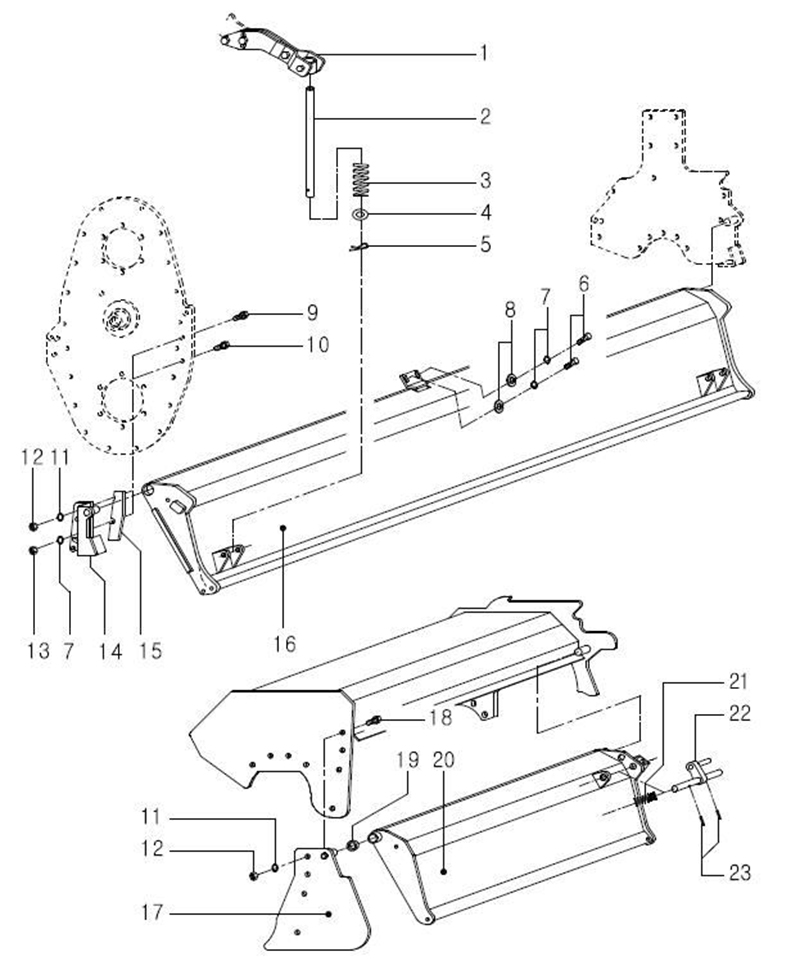

后板盖小组（1JS-3503,4303,5603)
|
序号 |
名称 |
规格 |
数量 |
备注 |
|
1 |
支撑杆 |
|
2 |
|
|
2 |
弹簧杆 |
|
2 |
|
|
3 |
弹簧（大） |
|
2 |
|
|
4 |
平垫 |
ø22 |
2 |
|
|
5 |
R销 |
ø5 |
2 |
|
|
6 |
螺丝 |
M10×P1.25×L25 |
2 |
|
|
7 |
弹簧垫 |
M10 |
根据需要 |
|
|
8 |
平垫 |
M10 |
2 |
|
|
9 |
螺丝 |
M12×P1.25×L40 |
1 |
1JS350 |
|
螺丝 |
M12×P1.25×L45 |
1 |
1JS430,560 |
|
|
10 |
螺丝 |
M10×P1.25×L30 |
2 |
1JS350 |
|
螺丝 |
M10×P1.25×L35 |
3 |
1JS430,560 |
|
|
11 |
弹簧垫 |
M12 |
根据需要 |
|
|
12 |
螺帽 |
M12×P1.25 |
根据需要 |
|
|
13 |
螺帽 |
M10×P1.25 |
根据需要 |
|
|
14 |
中间后板盖固定（左） |
|
1 |
|
|
中间后板盖固定（左） |
|
1 |
|
|
|
15 |
间距垫 |
|
1 |
1JS430,560 |
|
16 |
中间后板盖 |
|
1 |
1CK350 |
|
中间后板盖 |
|
1 |
1JS430 |
|
|
中间后板盖 |
|
1 |
1JS560 |
|
|
17 |
侧后板盖（左）外侧固定 |
|
1 |
1JS350 |
|
侧后板盖（右）外侧固定 |
|
1 |
||
|
侧后板盖（左）外侧固定 |
|
1 |
1JS430,560 |
|
|
侧后板盖（右）外侧固定 |
|
1 |
||
|
18 |
螺丝 |
M12×P1.25×L30 |
6 |
1JS350 |
|
螺丝 |
M12×P1.25×L30 |
8 |
1JS430,560 |
|
|
19 |
间距垫 |
|
根据需要 |
|
|
20 |
侧后板盖（左）/（右） |
|
1 |
1JS350 |
|
侧后板盖（左）/（右） |
|
1 |
||
|
侧后板盖（左）/（右） |
|
1 |
1JS430 |
|
|
侧后板盖（左）/（右） |
|
1 |
||
|
侧后板盖（左）/（右） |
|
1 |
1JS560 |
|
|
侧后板盖（左）/（右） |
|
1 |
||
|
21 |
支撑管弹簧 |
|
2 |
|
|
22 |
支撑管 |
|
2 |
|
|
23 |
弹簧销 |
ø5×L25 |
4 |
|
