材料备件

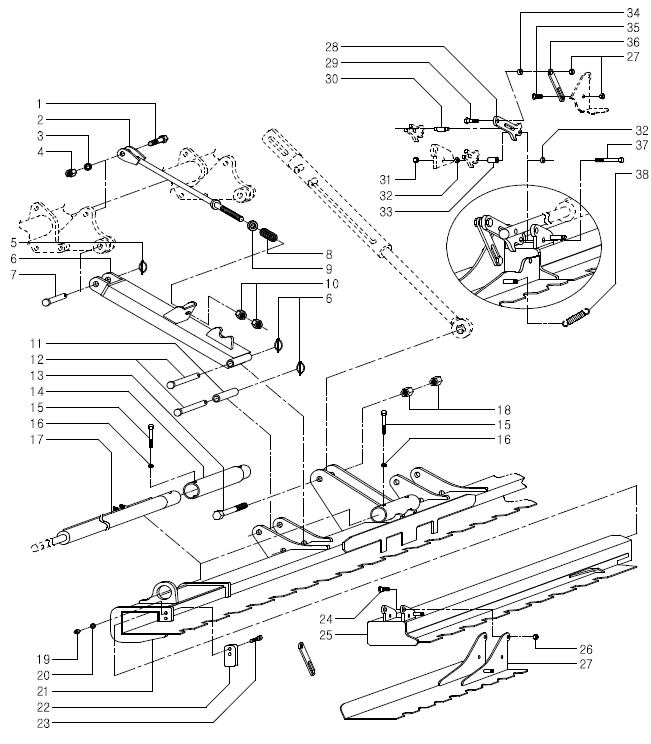

整地板小组（1JS-3503,4303,5603)
| 序号 | 名称 | 规格 | 数量 | 备注 |
| 1 | 螺丝 | M16×P1.5×L50 | 2 | |
| 2 | 角度调整螺丝 | 2 | ||
| 3 | 弹簧垫 | M16 | 2 | |
| 4 | 防松螺帽 | M16×P1.5 | 2 | |
| 5 | 穿钉 | ø6 | 6 | |
| 6 | 四角框架 | 2 | ||
| 7 | 销 | ø19×L73 | 2 | |
| 8 | 弹簧（角度调整螺丝用） | ø20×L50 | 2 | |
| 9 | 弹簧固定垫 | ø35×L20×6T | 2 | |
| 10 | 螺帽 | UNF3/4-16 | 4 | |
| 11 | 间距管 | ø35×3.9T×L82 | 2 | |
| 12 | 合页销 | ø19×L115 | 4 | |
| 13 | 螺丝 | UNF3/4-10×L100 | 1 | |
| 14 | 延长管 | 2 | 1JS350 | |
| 延长管 | 2 | 1JS430 | ||
| 15 | 螺丝 | M12×P1.25×L70 | 根据需要 | |
| 16 | 弹簧垫 | M12 | 根据需要 | |
| 17 | 油压缸 | 2 | 1JS350 | |
| 油压缸 | 2 | 1JS430 | ||
| 油压缸 | 2 | 1JS560 | ||
| 18 | 螺帽 | UNF3/4-10×L100 | 2 | |
| 19 | 螺帽 | M10×P1.25 | 4 | |
| 20 | 弹簧垫 | M10 | 4 | |
| 21 | 中间整地板 | 1 | 1JS350 | |
| 中间整地板 | 1 | 1JS430 | ||
| 中间整地板 | 1 | 1JS560 | ||
| 22 | 挂板-侧面整地板（左） | 1 | ||
| 挂板-侧面整地板（右） | 1 | |||
| 23 | 螺丝 | M10×P1.25×L30 | 4 | |
| 24 | 合页螺丝2 | （2段）M12×P1.25×L30 | 4 | |
| 25 | 侧面整地板（左） | 幅：1070 | 1 | 1JS350 |
| 侧面整地板（右） | 幅：1070 | 1 | ||
| 侧面整地板（左） | 幅：1070 | 1 | 1JS430 | |
| 侧面整地板（右） | 幅：1070 | 1 | ||
| 侧面整地板（左） | 幅：1220 | 1 | 1JS560 | |
| 侧面整地板（右） | 幅：1220 | 1 | ||
| 26 | 防松螺帽 | M12×P1.25 | 12 | |
| 27 | 翼 （左） | 1 | ||
| 翼（右） | 1 | |||
| 28 | 翼链接1 | 9T | 4 | |
| 29 | 合页螺丝1 | （2段）M12×P1.25×L39 | 4 | |
| 30 | 引导销 | 2 | ||
| 31 | 防松螺帽 | M12×P1.5 | 2 | |
| 32 | 间距垫1 | ø20×ø12.5×6T | 4 | |
| 33 | 间距管 | ø21.7×4.7T×L31 | 2 | |
| 34 | 间距垫2 | ø20×ø12.5×9T | 4 | |
| 35 | 合页螺丝3 | （2段）M12×P1.25×L27 | 4 | |
| 36 | 翼链接2 | 6T | 4 | |
| 37 | 螺丝 | M12×P1.5×L90 | 2 | |
| 38 | 翼 弹簧 | 2 |
